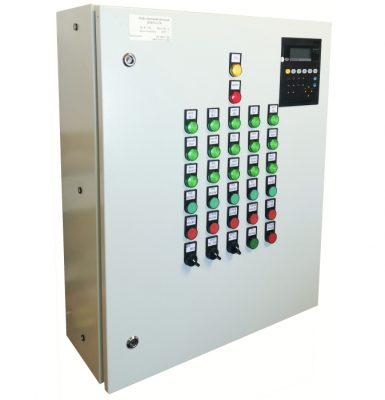

Шкаф управления котельной

Артикул:

Шкаф управления котельной ШУК предназначен для сбора данных и управления исполнительными механизмами котельной, такими как: котлы, насосы подачи топлива, циркуляционные водяные насосы, электроприводы задвижек и клапанов, вентиляторы системы подачи воздуха в топку, вентиляторы дымососа, вентиляторы вентиляционной системы, секции электрического обогрева и прочее.
Шкаф управления котельной, как правило, содержит в своем составе программируемый контроллер/реле с блоками ввода вывода сигналов, блок бесперебойного питания с аккумуляторной батареей, устройства связи для осуществления диспетчеризации котельной, кнопки и переключатели для управления процессом работы оборудования, кнопку аварийной остановки котельной и устройства свето-звуковой сигнализации.

Рассчитать стоимость

Доставка по России и СНГ (ТК «Деловые Линии», «ПЭК», «GTD» и др.)

Сертификат соответствия РТТС

Показать фото

Функции

Шкаф управления котельной, как правило, не содержит в своем составе силовых коммутационных аппаратов (контакторов/магнитных пускателей), которые располагаются в шкафах управления отдельными исполнительными механизмами. Шкаф управления котельной собирает информацию со шкафов управления котлами, насосами, задвижками и т.д. и выдает сигналы управления по заданному алгоритму работы или сигналам поступающим с диспетчерского пункта. В том числе сигнала пожарной тревоги и иных сигналов аварии объекта.

ОСНОВНЫЕ ФУНКЦИИ:

  • Экономия за счет автоматизации производственного процесса, достаточно одного оператора для управления всем комплексом;
  • Контроль и индикация важных технологических параметров (давления, температуры, уровня и т.д.) с автоматической регулировкой согласно заданного алгоритма;
  • Сигнализация об аварийных и предупредительных ситуациях при выходе за установленные технологические параметры;
  • Автоматическая остановка оборудования для предотвращения аварийных ситуаций;
  • Полностью автоматический пуск системы розжига, подачи топлива и нагреваемого продукта;
  • Управление исполнительными механизмами – отсечными и регулирующими клапанами, насосами, вентиляторами, трехходовыми кранами и т.д.;
  • Предварительный разогрев и управление работой котла;
  • Управление уровнем воды в баке запаса воды;
  • Управление топливным клапаном;
  • Управление водяным краном, поддержание уровня в напорном баке парового котла;
  • Пуск и плавный разогрев котла;
  • Регулирование температуры воды в сети ГВС;
  • Управления температурой в котельной;
  • Обеспечение безостановочной работы оборудования без постоянного присутствия персонала;
  • Передача технологических параметров на АРМ оператора;
  • Отображение состояний датчиков и оборудования котла;
  • Рациональное использование топливно-энергетических ресурсов благодаря регулированию мощности котла в зависимости от времени года;
  • Дистанционное управление запуском и остановом системы в автоматическом режиме;
  • Каскадное управление работой котлов;

ЗАЩИТНЫЕ ФУНКЦИИ:

  • Контроль падение давления в котловом контуре ниже допустимого предела;
  • Контроль превышения давления в котловом контуре выше допустимого предела;
  • Контроль отказа горелочного устройства;
  • Контроль аварийно высокой температуры воды на выходе из котла;
  • Контроль загазованности по угарному газу и метану;
  • Аварийное отключение оборудования при поступлении сигнала Пожар в котельной;
  • Защита электродвигателей от коротких замыканий, токовых перегрузок;
  • Защита от скачков напряжения в сети питания;
  • Защита от неисправностей в электросети;
  • Защита от самопроизвольного запуска;
  • Экстренное отключение питания (E-STOP);

ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ:

  • Исполнение с функцией АВР по питанию (два ввода питания);
  • Оптимизация соотношения «газ/воздух» в топливной смеси на всех режимах работы котельной, коррекцией по уровню содержания кислорода в продуктах сгорания;
  • Дистанционное управление оборудованием по командам с АСУТП верхнего уровня, которые могут поступать по проводным, оптическим каналам, каналу сотовой связи (GSM и GPRS) или радиоканалу используя такие интерфейсы передачи информации как Ethernet, RS-485, протоколы Modbus-TCP, Modbus-RTU, Profinet и пр.;
  • Бесперебойное питание программируемого логического контроллера/программируемого реле и основных КИП в течение не менее 1 часа при аварии электропитания шкафа управления;
  • Автоматическая настраиваемая защитная блокировка по аварийным параметрам;
  • Комплектация шкафа управления жидкокристаллической или сенсорной панелью оператора для улучшения визуализации технологического процесса и удобства ввода технологических параметров;

Технические характеристики

Режим работы
Автоматический, Дистанционный, Ручной
Тип управления
ПЛК, Релейное
Кол-во электроприводов
от 1 до 4
Климатическое исполнение
УХЛ4
Степень защиты
IP31, IP54, IP65, IP66
Рабочая температура
-45…+50°С
Диспетчеризация
Ethernet, GSM, Радио
Схема пуска
преобразователь частоты (ПЧ), прямой пуск, устройство плавного пуска (УПП)
